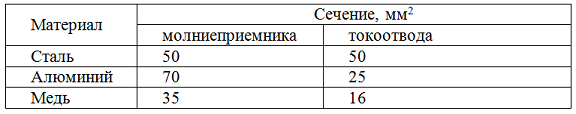

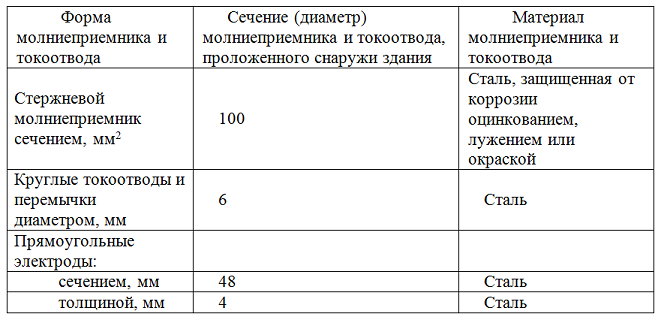

Ветровая нагрузка на молниеприёмникиВыбор системы внешней молниезащиты в соответствии с требованиями современных российских норм, в том числе по ветровой нагрузке на мачту молниеприемникаМатериал статьи призван помочь проектировщику в подборе молниезащитной продукции, удовлетворяющей российским стандартам и нормам. В первой ее части рассмотрены основные требования, предъявляемые к сечению и материалу молниеприемников и токоотводов. Вторая часть посвящена нормированию воздействий, оказываемых ветром на конструкции молниеприемных мачт. Молниеприемник считается соответствующим российским нормам, если он испытан на ветровое давление, равное или превышающее нормативное. В статье приведен алгоритм расчета нормативного ветрового давления. Однако различные производители по-разному указываю информацию о стойкости их мачт к ветровым воздействиям (указывают ветровую зону, скорость ветра…). Заключительная часть статьи посвящена тому, как использовать эту информацию, чтобы получить значение ветрового давления, на которое испытана мачта. На современном рынке в избытке представлена молниезащитная продукция различных зарубежных производителей. Поставщики гордо заявляют, что предлагаемая ими продукция изготовлена по новейшим технологиям из качественного сырья и соответствует последним зарубежным стандартам качества и надежности. Разобраться, каким образом эти стандарты соотносятся с российскими, проектировщику порой не так-то просто. Для начала разделим требования российских норм и стандартов в области молниезащиты на две категории: 1. Требования РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений» и СО 153-34.21.122-2003 «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» Эти документы предъявляют требования главным образом к материалу и площади сечения молниезащитной продукции, предназначенной для отвода тока молнии в землю - молниеприемников и токоотводов. Требования эти основаны в первую очередь на необходимости обеспечить стойкость этих элементов к молниевым токам. С ними всё достаточно ясно – сравнить площадь сечения и материал изделия со значениями, указанными в нормативных документах, не составляет труда (см. Табл.1 и Табл.2). ![]()
![]()

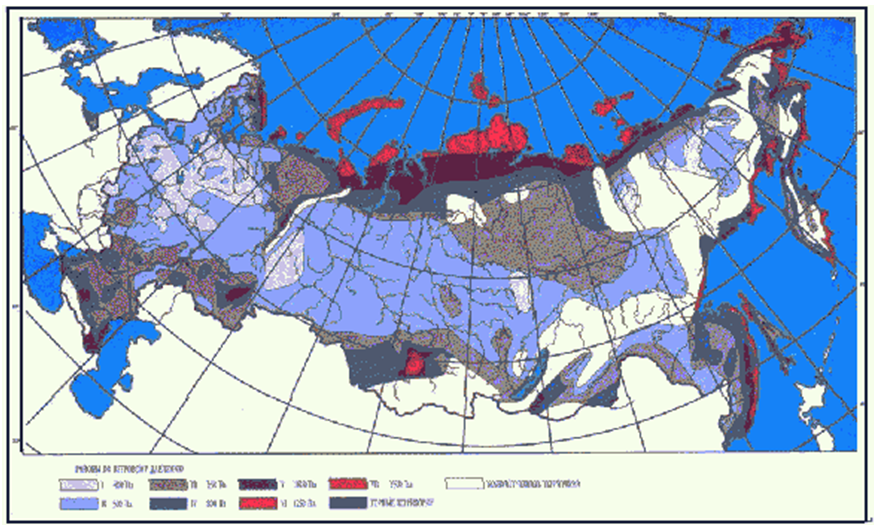

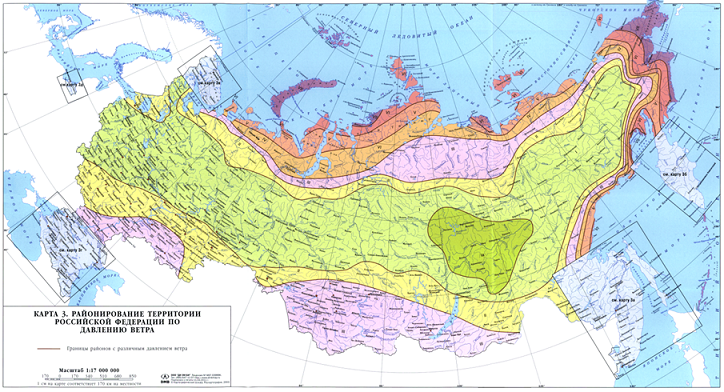

2. Требования СП 20.13330.2011 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*» В этом документе приведены требования стойкости различных конструкций к воздействиям окружающей среды, в частности к ветровым нагрузкам. Эти воздействия приобретают особую значимость, если проект предусматривает установку массивных молниеприемных мачт. Так в соответствии с СП 20.13330.2011, на территории России выделено 8 ветровых районов (см. Рис.1). ![]()
Однако не стоит думать, что достаточно знать, к какому ветровому району относится объект, чтобы определить, какую ветровую нагрузку должна выдерживать смонтированная на нем молниеприемная мачта. Согласно СП 20.13330.2011 для молниеприемных мачт необходимо учитывать следующие воздействия ветра: а) основной тип ветровой нагрузки (в дальнейшем – «ветровая нагрузка»); б) резонансное вихревое возбуждение; в) аэродинамические неустойчивые колебания типа галопирования, дивергенции и флаттера. Учет резонансного вихревого возбуждения и аэродинамических неустойчивых колебаний осуществляется проверкой «наступят - не наступят», на величину нормируемой ветровой нагрузки они не влияют. Ручной расчет ветровой нагрузки достаточно трудоемкий, чаще всего он производится посредством современных расчетных комплексов. В данной статье мы продемонстрируем общую логику расчета. Замечу так же, что при использовании расчетных комплексов, стоит учесть, что т.к. СП 20.13330.2011 имеет значительные отличия в методике расчета нагрузок по сравнению с его предшественником СНиП 2.01.07-85*, расчетные модели САПР, сформированные на основе СНиП, не актуальны. В соответствии с п. 11.1.2 СП 20.13330.2011 нормативное значение ветровой нагрузки w следует определять как сумму средней wm и пульсационной wp составляющих. ![]() Нормативное значение средней составляющей ветровой нагрузки wm в зависимости от эквивалентной высоты ze над поверхностью земли следует определять по формуле: ![]() где w0 — нормативное значение ветрового давления; k(ze) — коэффициент, учитывающий изменение ветрового давления для высоты ze; с — аэродинамический коэффициент. Для молниеприемных мачт аэродинамический коэффициент с равен аэродинамическому коэффициенту лобового сопротивления cx, который варьируется от 0,12 до 1,2 и определяется в соответствии с разделом Д.1.12 приложения Д.1 СП 20.13330.2011. Нормативное значение ветрового давления w0 следует принимать в зависимости от ветрового района России по данным табл. 3. ![]()

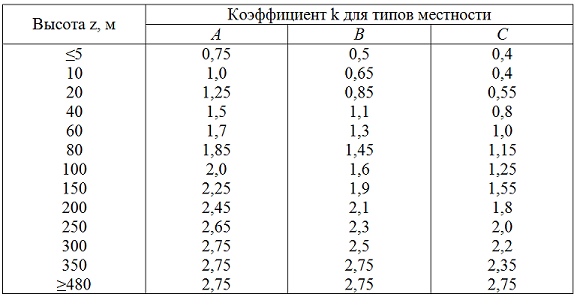

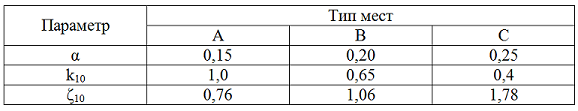

Нормативное значение ветрового давления w0 допускается устанавливать на основе данных метеостанций Росгидромета. При этом нормативное значение ветрового давления w0, Па, следует определять по формуле ![]() где v502— давление ветра, соответствующее скорости ветра, м/с, на уровне 10 м над поверхностью земли для местности типа А, определяемой с 10-минутным интервалом осреднения и превышаемой в среднем один раз в 50 лет. Эквивалентная высота ze для мачт определяется следующим образом: ![]() Здесь z – высота от поверхности. Коэффициент k(ze) определяется по табл. 4 в зависимости от типа местности или по формуле: ![]() Значения параметров k10 и α для различных типов местностей приведены в таблице 5. Принимаются следующие типы местности: А — открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра; В — городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м; С — городские районы с застройкой зданиями высотой более 25 м. Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h — при высоте сооружения h до 60 м и 2 км — при большей высоте. ![]()
Примечание. При определении ветровой нагрузки типы местности могут быть различными для разных расчетных направлений ветра. ![]()

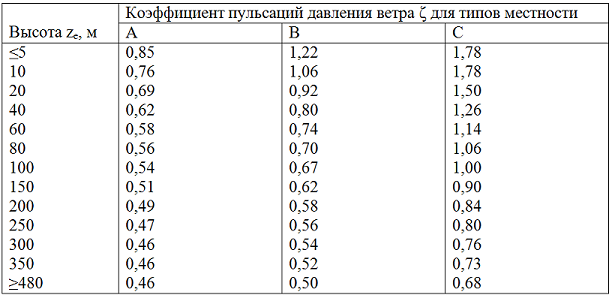

Нормативное значение пульсационной составляющей ветровой нагрузки wp для мачт можно посчитать по упрощенной формуле п.11.1.8 а) ![]() где wm- нормативное значение средней составляющей ветровой нагрузки; ζ(ze) – коэффициент пульсации давления ветра, принимаемый для эквивалентной высоты ze по таблице 6 или по формуле: ![]() Значения ζ10 и α для различных типов местностей приведены в таблице 5. v – коэффициент пространственной корреляции пульсаций давления ветра, определяемый в соответствии с п.11.1.11 СП 20.13330.2011. Для молниеприемных мачт v варьируется от 0,83 до 0,95. ![]()

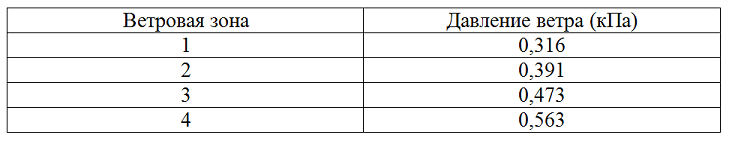

Таким образом, для того, чтобы точно рассчитать какое нормативное значение ветровой нагрузки в соответствии с СП 20.13330.2011 должна выдерживать мачта, установленная на конкретном объекте, нужно знать: 1. К какому ветровому району относится объект. 2. Конфигурацию мачты. 3. Суммарную высоту конструкции, в случае если мачта монтируется на объект. 4. В какой именно местности находится объект (тип А, B, C). Итак, что же чаще всего предлагают нам зарубежные и отечественные производители молниеприемных мачт? «Добрый» производитель в техническом описании мачты приводит значение ветровой нагрузки, на которую она испытана. Все, что нам нужно - сравнить его с нормативным, который мы рассчитали по вышеописанному образцу. «Не самый добрый» зарубежный производитель может указать информацию, что мачта рассчитана на ту или иную ветровую зону. В этом случае нужно понимать, что имеется в виду ветровая зона в стране производителя. И в первую очередь нужно выяснить, какое нормативное ветровое давление под этим понимается. Пример: производитель DEHN в техническом описании к молниеприемным мачтам указывает информацию, что они рассчитаны на II в зону ветровой нагрузки по DIN 4131 (Германия). Стандарт DIN 4131 выделяет 4 ветровые зоны (см. таблицу 7). ![]()

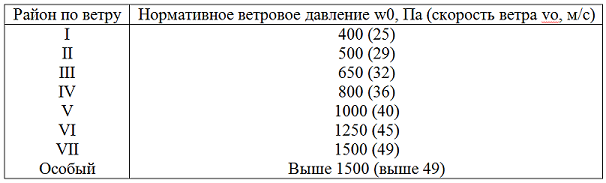

Значение ветрового давления из таблицы 7 нужно сравнить с рассчитанным нормативным для объекта. Некоторые производители могут указать, что конструкция их мачты рассчитана на определенную скорость ветра. Для связи скорости ветра с его давлением применяем формулу: ![]() Пример: Молниеприемные мачты Galmar рассчитаны на скорость ветра 20 м/с. Пересчитываем: ![]() Если говорить о мачтах отечественного производства, в описании к которым указана ветровая зона в соответствии с СП 20.13330.2011, нужно учесть, что производитель не обладает информацией по последним 2 пунктам (суммарная высота конструкции и тип местности), поскольку они являются характеристикой объекта, на который будет монтироваться мачта. Заранее учесть их в расчете он не может. В этом случае нужно провести проверочный расчет и сравнить полученное в результате этого расчета значение w со значением w0 из таблицы 3 (на которое судя по всему ориентировались производители мачты). Некоторые российские производители могут так же указать информацию, что их молниезащитная продукция испытана на N-ю ветровую зону в соответствии с ПУЭ (7-е издание). Чтобы окончательно внести ясность в вопрос нормирования ветровой нагрузки на территории РФ, поясню, что в ПУЭ приведены нормы для опор высоковольтных линий (см. пп.2.5.38-2.5.42). Нормативное ветровое давление для ВЛ w0, соответствующее 10-минутному интервалу осреднения скорости ветра (v0), на высоте 10м над поверхностью земли принимается по таблице 8 в соответствии с картой (рис.2). ![]()
![]()
Значение ветрового давления из таблицы 8 нужно сравнить с рассчитанным нормативным для объекта. В заключение добавлю, что несмотря на кажущуюся трудоемкость, проводить проверку на стойкость ко всем воздействиям, которые будет испытывать конструкция молниеприемной мачты, обязанность любого добросовестного проектировщика. Как оказалось, разобраться в этом вопросе не так уж сложно. Я надеюсь, материал этой статьи поможет оптимизировать время и силы, потраченные на проектирование качественной, эффективной и надежной системы внешней молниезащиты.
|
|
|
|
|
|
