3. Ограничители перенапряжений класса II

Ограничители класса II должны ограничить всякого рода атмосферные индуцированные перенапряжения, коммутационные, а также перенапряжения, пропущенные через систему ограничителей класса I в многоступенчатой защитной схеме (рис. 2.1 и 2.2.). Типичные уровни защиты таких ограничителей чаще всего не превышают 1000 В или 1500 В. Это значения напряжений, которые выдерживают большинство электрических и электронных устройств.

Номинальный ток разряда, который может многократно протекать через ограничитель перенапряжений класса II, не вызывая его повреждения, обычно выбирается из ряда значений 2, 3, 5, 10, 15 или 20 кА.

Временной импульс тока характеризуется временем нарастания фронта, составляющим 8 мкс и временем существования до полуспада волны удара 20 мкс.

В многоступенчатых системах защиты от части тока молнии и всякого рода перенапряжений ограничители перенапряжений класса II используют как вторую ступень защиты.

Они могут также создавать первую ступень защиты. Такие решения допустимы, если не существует возможности:

• прямого удара молнии в строительный объект а также в подходящую к нему электроэнергетическую сеть низкого напряжения (возникают только индуцированные атмосферные перенапряжения),
• прямого удара молнии в строительный объект, к которому сеть проведена с помощью соответствующего защищенного (кабельного) ввода.

Производимые фирмой LEUTRON ограничители класса II можно разделить на две основные группы:

• Состоящие только из варисторов,
• Содержащие последовательно соединенные варисторы и разрядники.

Основные типы, производимых фирмой LEUTRON, ограничителей класса II представлены на рис. 3.1, а их основные параметры в таблице 3.1.

EnerPro C	EnerPro C TN	EnerPro C S 275V
		​

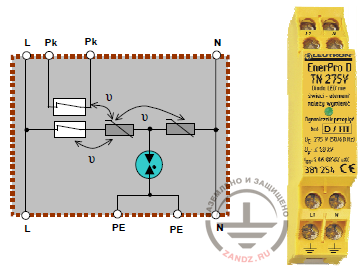

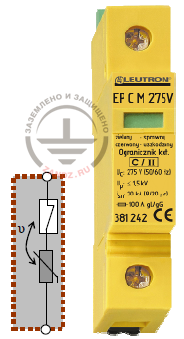

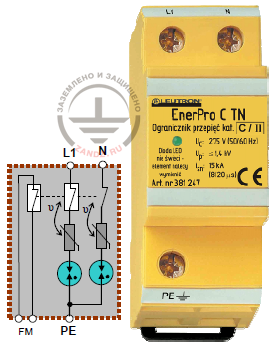

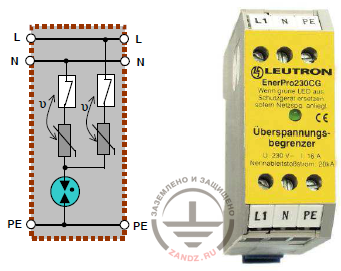

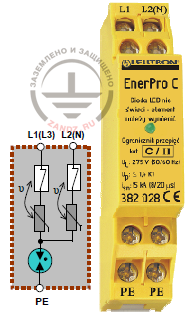

Рис.3.1. Примеры различных ограничителей класса II



Необходимо помнить, что прежде чем приступить к испытаниям изоляции электрического оборудования необходимо отключить от питающей сети ограничители перенапряжений класса II или вынуть из них сменные модули. Причиной является относительно низкие напряжения срабатывания этих элементов и возможность их повреждения во время замеров сопротивления изоляции.



Таблица 3.1. Основные параметры ограничителй класса II
ТИП ОГРАНИЧИТЕЛЯ		EnerPro C	EnerPro C TN	EnerPro C S 275V
Статическое напряжение срабатывания	UN	230/400 В	230/400 В	230/400 В
Наибольшее продолжительное рабочее напряжение	Uc	275/480 V	275/480V	275
Уровень напряжения ограничителя при 1 кВ/мкс (L(N) - PE)	Uas	≤ 1400 В	≤ 1400 В	≤ 1400 В
Напряжения сниженные при протекании номинального тока разряда	Ures	≤ 1400 В	≤ 1400 В	≤ 1400 В
Номинальный ток разряда (8/20 мкс)	In	15 кА	15 кА	20 кА
Максимальный ток разряда	Imax	18 kA	40kA	40 kA
Стойкость к ударным токам 10/700 мкс	Is	500х100A 100x500A	500х100A 100x500A
Максимальный предшествующий предохранитель в оборудовании		100 A gL	100 A gL	100 gL
Области рабочей температуры	υ	-250...+850	-400...+800	-400...+800
Артикул		LE-382-028	LE-381-247	LE-381-270
Артикул ( исполнение с отслеживанием работоспособности)		LE-382-029	LE-381-248	LE-381-275
Монтаж		На шине 35 mm



В случае организации защиты от перенапряжений систем TN-C, TN-S или TT можно применить готовые модульные устройства (рис. 3.2 и 3.3).

EnerPro C TNC	EnerPro C TNS

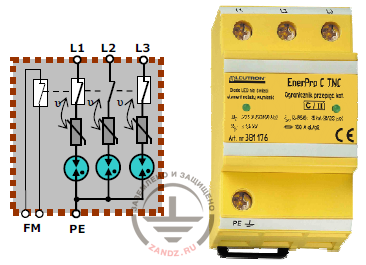

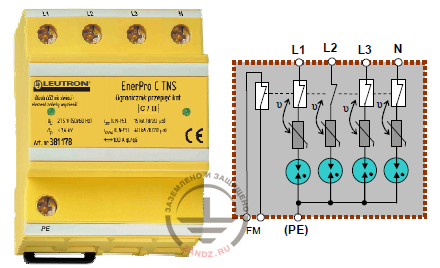

Рис.3.2. Примеры модульных устройств класса II



4. Ограничители перенапряжений класса III

Ограничители III класса должны обеспечить защиту устройств от перенапряжений атмосферного происхождения, от наведенных, а также от коммутационных перенапряжений, возникающих внутри объекта.

В большинстве случаев двухступенчатая система защиты, состоящая из ограничители I и II классов, обеспечивает достаточную защиту электрических и электронных устройств. Ограничители III класса часто являются дополнением многоступенчатой системы защиты. Перед их подбором необходимо точно проанализировать целесообразность их использования. Классическим примером их использования является слишком большое расстояние между ограничителями II класса и защищаемым оборудованием. В практике следует принять, что расстояние в несколько десятков метров создает угрозу появления на зажимах защищаемого оборудования большего напряжения, чем может выдержать, с точки зрения возможности возникновения дополнительного напряжения в кабеле, соединяющем ограничитель класса II с защищаемым оборудованием, например в результате протекания токов молнии через проводники молниезащитной системы защищаемого объекта.

В электрическом оборудовании строительных объектов ограничители класса III могут быть установлены в распределительных щитах, кабельных каналах, непосредственно в розетках или в качестве переносных устройств, включаемых в розетки.

Примерные решения ограничителей класса III, предназначенных для монтажа в распределительных щитах представлены на рис. 4.1. Технические параметры этих ограничителей представлены в таблице 4.1.

Рис.4.1. Ограничители класса III, предназначенные для монтажа в распределительных шкафах
