6. Типовые решения многоступенчатых систем ограничения перенапряжений



Создавая защитную систему для сети электропитания необходимо учитывать следующие требования относительно ограничителей перенапряжений:

  1. Ограничители перенапряжений должны гарантировать защиту от угроз, которым могут в данном месте подвергаться система электропитания и подключенные к ней устройства.
  2. Ограничители необходимо разместить таким образом, чтобы они обеспечивали ограничение перенапряжений до значений, требуемых для выбранных нами категорий стойкости.
  3. Стойкость ограничителей к коротким замыканиям необходимо соотносить с ожидаемой величиной тока короткого замыкания, который может появиться в месте монтажа ограничителя.
  4. Необходимо соблюдать требуемые расстояния, согласно рекомендциям прозводителя между:
    • оганичителями разных классов,
    • оганичителями и защищаемыми устройствами.
  5. В случае проблем с соблюдением расстояний, необходимо применять ограничители классов I/II, I/II/III или II/III класса с пониженными уровнями защиты по напряжению.

Применяя представленные принципы подбора ограничителей перенапряжений, возможно создавать многоступенчатые схемы защиты от ударов молнии и других перенапряжений в сети электроснабжения строительного объекта.

Далее будут представлены примеры подбора схем, ограничивающих перенапряжения и импульсные токи в сети электропитания различных строительных объектов.





6.1. Большой строительный объект



Строительный объект требует прменения молниезащитной системы выполняющей условия I уровня защиты (напр. банки, больницы, вычилительные центры, телекоммуникационные объекты).

Подобранные решения должны гарантировать защиту объекта и утсройств в случае появления тока молнии с максимальным значением до 200 кA.

В объекте будут установлены типовые устройства офисной техники, компютерные системы, телекоммуникационные устройства и системы, системы управления и автоматики, электронная апаратура специального назначения.

Требуется ограничение перенапряжений, которые могут появляться на зажимах защищаемых устройств с уровнями ниже 1500 В или даже ниже 1000 В.

Будут рассматриваться две основных системы сети TN-C-S и TN-S.

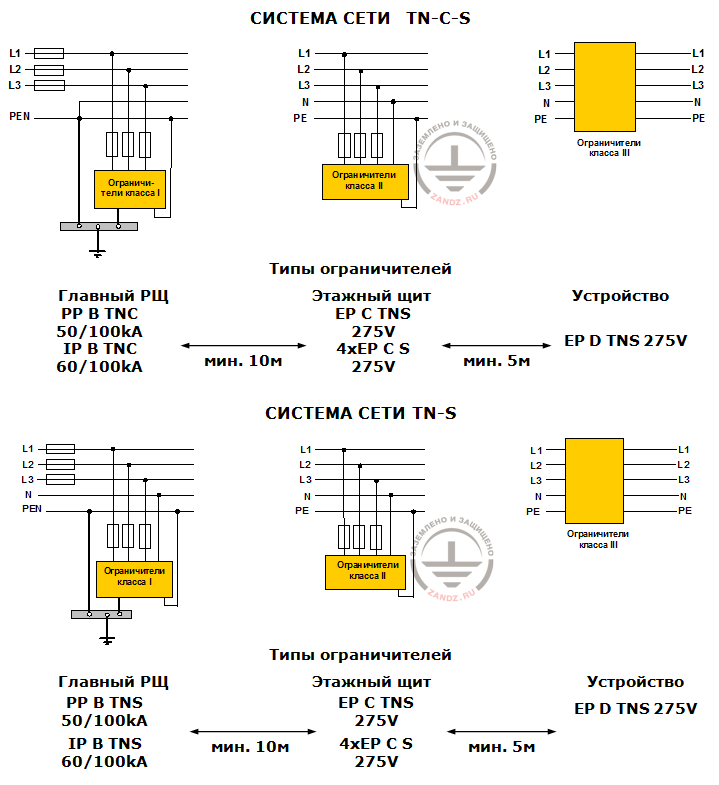

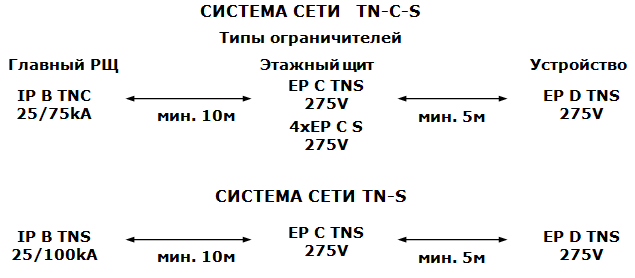

Схемы подключения УЗИП в стоительном объекте



Схемы подключения УЗИП в строительном объекте_2





6.2. Типовой строительный объект, снабженный системой внешней молниезащиты



Строительный объект требует применения молниезащитной системы, выполняющей условия III или IV уровня защиты (напр. жилые дома, офисные объекты).

Подобранные решения должны гарантировать защиту объекта и устройств в случае появления тока молнии с максимальным значением до 100 кА.

В объекте будут установлены типовые устройства офисной техники, компютерные системы, устройства и системы телекоммуникационные, системы управления и автоматики.

Требуется ограничение перенапряжений, которые могут появляться на зажимах защищаемых устройств, до уровня ниже 1500 В.

Будут рассматриваться две основных системы сети TN-C-S и TN-S.

Схема включения в системе TN-S аналогична приведенной в Примере 1. Ниже предлагается более бюджетная защитная схема, в которой применены устройтсва класса I, гарантирующие полную защиту от токов молнии согласно требованиям III уровня молниезащиты.

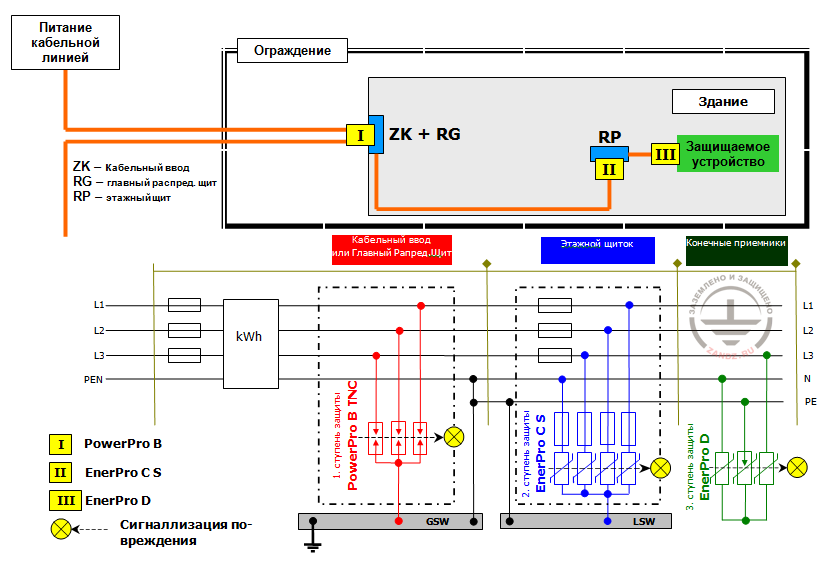

Схемы подключения УЗИП в стоительном объекте 2





6.3. Односемейный жилой дом, снабженный системой внешней молниезащиты



Здание требует применения молниезащитной системы, выполняющей условия III или IV уровня защиты.

Подбирая решения, необходимо гарантировать защиту объекта и устройств в случае появления тока молнии с максимальным значением до 100 кA.

В объекте будут установлены типовые электрические и электронные устройства домашнего хозяйства, компьютеры, телекоммуникационные устройства, узел отопления с микропроцессорным управлением.

Требуется ограничение перенапряжений в системе сети TN-C-S, которые могут появляться на зажимах защищаемых устройств, до уровня ниже 1500 В.

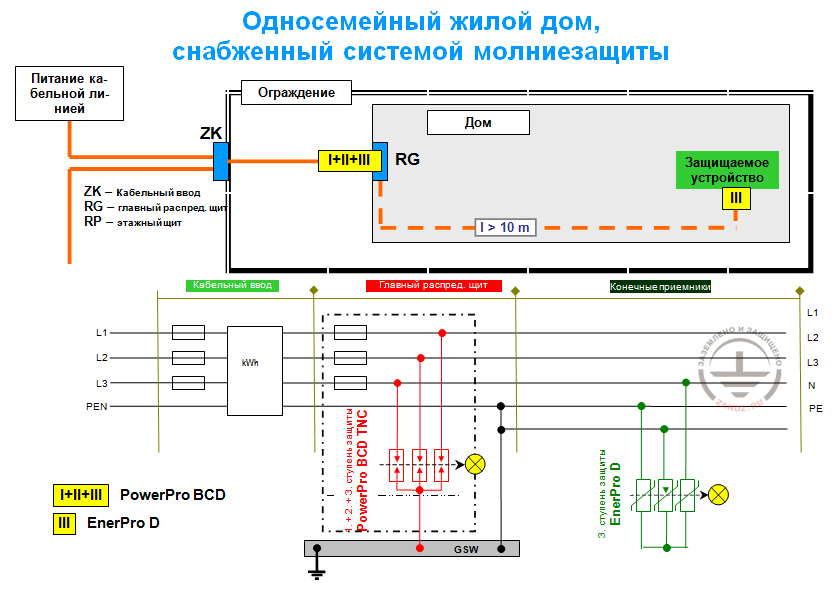

Схемы подключения УЗИП в дома с молниезащитой



Схемы подключения УЗИП в дома с молниезащитой_2





6.4. Односемейный жилой дом без системы внешней молниезащиты



Здание не требует применения молниезащитной системы. Угрозу создают только перенапряжения атмосферного происхождения или коммутационные из сети.

В объекте будут установлены типовые электрические и электронные устройства домашнего хозяйства, компьютеры,телекоммуникационные устройства, узел отопления с микропроцессорным управлением.

Требуется ограничение перенапряжений в системе сети TN-C-S, которые могут появляться на зажимах защищаемых устройств, до уровня ниже 1500 В.

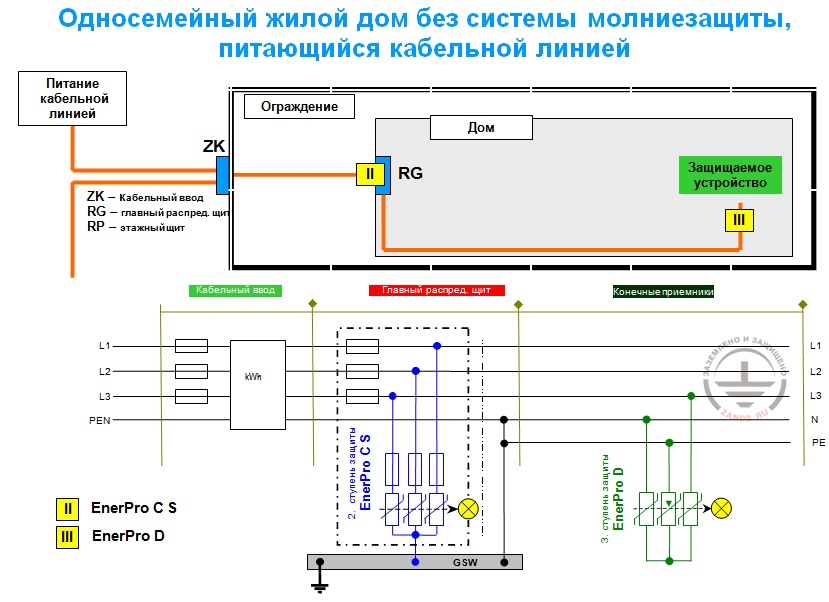

Схемы подключения УЗИП в дома без молниезащиты



НОВИНКА – более мощный элемент класса II

EnerPro C S 275V 65kA это новый элемент ограничения перенапряжений фирмы LEUTRON, выполняющий с большим запасом требования ударных тестов класса II (C).

Об отличных свойствах устройства свидетельствует его высокая стойкость к ударам тока – исключительная в этом классе ограничителей перенапряжений: номинальный разрядный ток достигает 30 кА для удара 8/20 мкс, а максимальный ток – вплоть до 65 кА 8/20 мкс. Устройство способно также ограничивать ток молнии, достигающий значений 7 кА 10/350 мкс.

Столь высокая стойкость к ударам была достигнута благодаря применению высококачественных варисторных элементов. Поэтому ограничитель можно без сомнений использовать там, где как правило не требуется ограничителей типа I (B), но ограничители типа II (C) со стандартной номинальной стойкостью 20 кА 8/20 мкс могут оказаться недостаточными. Это относится особенно к защите зданий без молниезащиты, питающихся кабельной линией, а также электрических и электронных устройств, находящихся в зоне защиты молниеотводов, в зоне 0B.

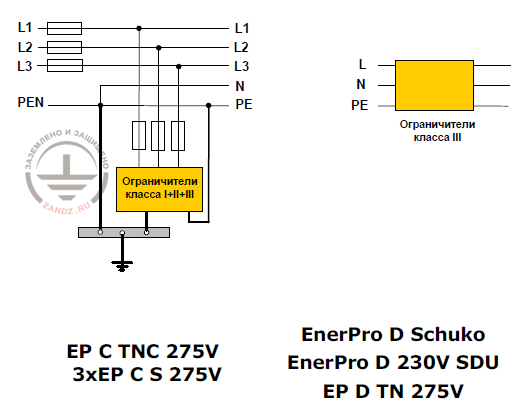

Схемы подключения УЗИП в дома без молниезащиты_2

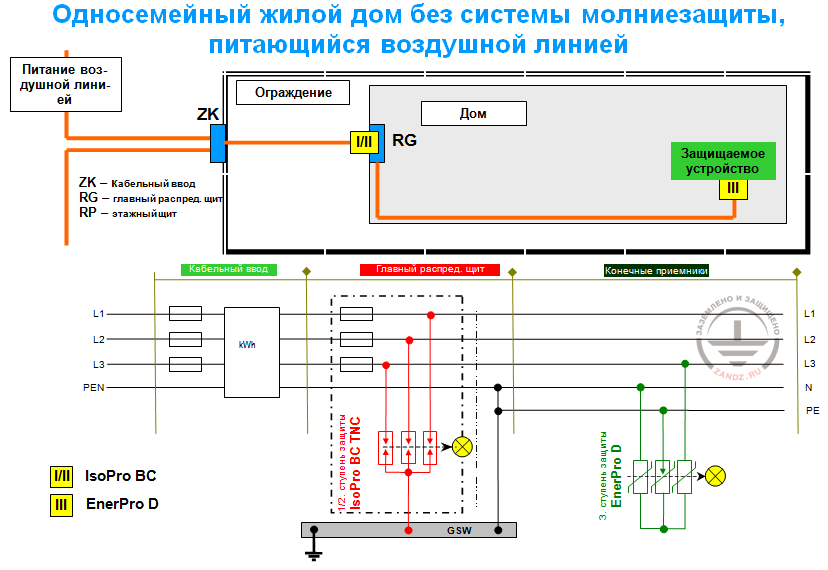

Схемы подключения УЗИП в дома без молниезащиты_3





6.5. Промышленное предприятие





6.6. Высокий офисный центр

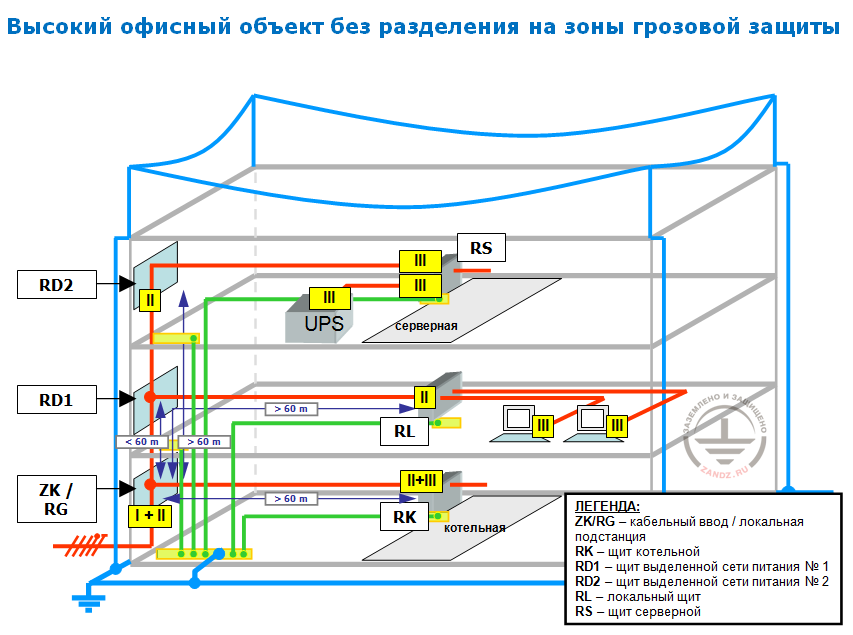

Схемы подключения УЗИП в офисном центре

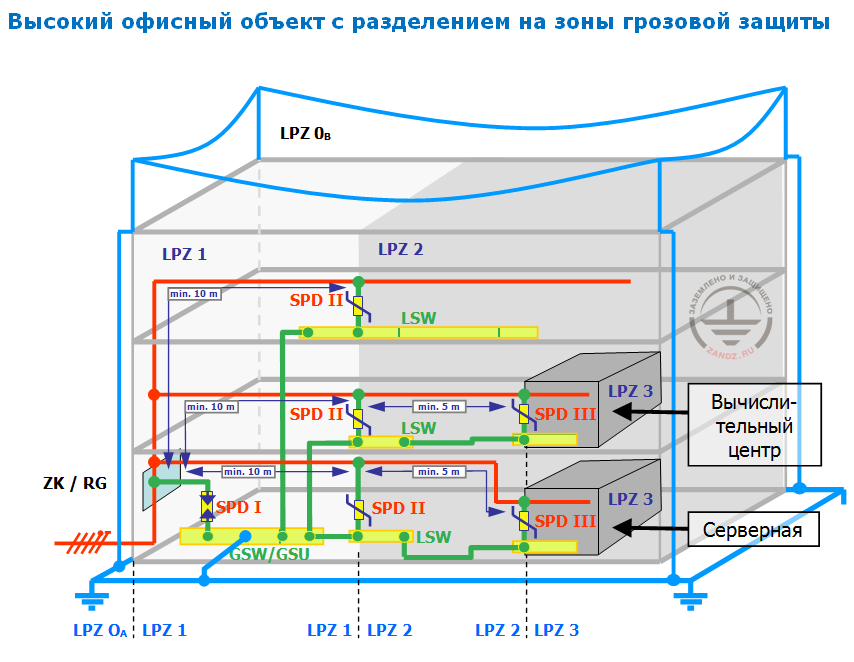

Схемы подключения УЗИП в офисном центре
