Молниеприёмник активный GALACTIVE

Артикулы: GL-20015 / GL-20016

Активный мониеприемник GALACTIVE с опережающей стримерной эмиссией реагирует на рост напряженности электромагнитного поля, возникающий при приближении грозового фронта.

Конденсаторы, входящие в состав GALACTIVE, заряжаются от напряжения, наведенного этим полем на антеннах устройства. При достижении на конденсаторах 12-14 кВ, происходит пробой разрядников и формирование короткого высоковольтного импульса (более 200 кВ), полярность которого обратна полярности фронта. Этот импульс, опережая формирование "естественного" лидера, инициирует "искусственный" восходящий лидер, который развивается с гораздо большей скоростью и на большее расстояние, многократно увеличивая зону защиты молниеприемника.

Основные преимущества активной молниезащиты GALACTIVE:

  • зона защиты активного молниеприемника значительно превосходит зону защиты традиционного (пассивного) молниеприемника аналогичной высоты.

  • высокий уровень защиты*, обеспечиваемый конструкцией АМЗ, сводит к минимуму вероятность прорыва молнии и поражения защищаемого объекта.

  • активный молниеприемник - автономное устройство, не требующее его подключения к какому-либо источнику питания.

  • устройство активируется только в случае приближения грозового фронта и наличия реально риска возникновения разряда молнии.

* уровни защиты АМЗ определяются в соответсвии с NF C 17-102 "Protection of structures and open areas against lightning using early streamer emission air terminals"



Активные молниеприемники GALACTIVE с опережающей стримерной эмиссией представлены в двух исполнениях:

1. GALACTIVE 1 (артикул GL-20015) - имеет в своем составе два электрода излучения;

2. GALACTIVE 2 (артикул GL-20016) - имеет в своем составе три электрода излучения, обеспечивает большую в сравнении с GALACTIVE 1 зону защиты.

Подбор активного молниеприемника

Выбор конкретной модели GALACTIVE, необходимой для защиты вашего объекта, осуществляется по двум параметрам:

  • уровень защиты, требуемый для объекта; подробная инструкция по определению уровня защиты приведена отдельной странице.

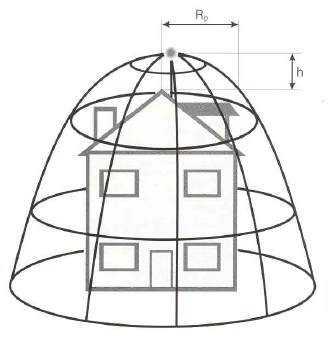

  • высота над защищаемым объектом, на которой планируется монтаж молниеприемника.
    • Выбор активного молниеприемника

УРОВЕНЬ I

h 2 3 4 5 6 7 10 15 20
Тип
GALACTIVE 1 16 22 25 26 26 27 28 29 30
GALACTIVE 2 26 32 50 62 62 63 63 64 64

Таблица 1. Радиус защиты Rp для уровня I



УРОВЕНЬ II

h 2 3 4 5 6 7 10 15 20
Тип
GALACTIVE 1 18 24 29 31 32 34 35 35 35
GALACTIVE 2 33 48 64 80 80 81 82 88 89

Таблица 2. Радиус защиты Rp для уровня II



УРОВЕНЬ III

h 2 3 4 5 6 7 10 15 20
Тип
GALACTIVE 1 20 27 29 31 33 35 37 39 40
GALACTIVE 2 36 53 71 88 89 90 92 100 104

Таблица 3. Радиус защиты Rp для уровня III



  GL-20015 / GL-20016
Вес: 2,9 кг
Диаметр: 200 мм
Высота: 320 мм



На странице "Активная молниезащита" вы можете найти следующую информацию:

  • Принцип работы активного молниеприемника с опережающей стримерной эмиссией.
  • Алгоритм определения уровня защиты, требуемого для конкретного объекта.
  • Примерный список комплектующих, необходимых для организации системы активной молниезащиты.



Цены:
