Активная молниезащита

Активная молниезащита - это инженерно-техническая система, основной задачей которой является, при возникновении опасной грозовой деятельности, "искусственно" принять на себя и безопасно отвести в грунт ток молнии, опережая ее "естественное" развитие и обеспечивая тем самым защиту многократно большей территории, в сравнении с традиционными методами.

Для понимания принципа действия активной молниезащиты, ниже рассмотрены некоторые основы теории развития молнии и организации молниезащитных систем.

Что такое молния и система внешней молниезащиты

Линейная молния - это атмосферный разряд, возникающий вследствие роста напряженности в пространстве между облаками и землей (и/или находящимися на ней объектами).

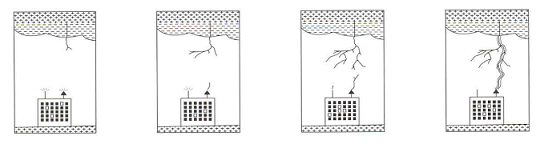

Динамику развития разряда молнии можно описать следующим образом:

• В подавляющем большинстве случаев разряд начинает развиваться из облака - образуется нисходящий лидер;
• Через некоторое время ему навстречу стартует восходящий лидер с поверхности земли;
• В момент, когда оба лидера встречаются, происходит главный атмосферный разряд.

Внешняя молниезащита призвана спасти защищаемый объект от разрушения вследствие прямого попадания в него молнии. Основная ее цель – принять на себя и безопасно отвести в землю молниевые токи.

Любая молниеотводная система функционирует по правилу выработки встречного лидера, обеспечивая с определенной вероятностью его развитие именно с молниеприемного устройства. Все элементы системы, а так же применяемые материалы выбраны таким образом, чтобы даже при протекании по ним молниевых токов, целостность как самой системы, так и защищаемого ею объекта не была нарушена.

Принцип действия активной молниезащиты

Главное отличие активной молниезащиты (АМЗ) от традиционных молниезащитных устройств заключается в наличии активного молниеприемника, который реагирует на рост напряженности электромагнитного поля, возникающий при приближении грозового фронта. Конденсаторы, входящие в состав АМЗ, заряжаются от напряжения, наведенного этим полем на антеннах устройства. При достижении на конденсаторах 12-14 кВ, происходит пробой разрядников и формирование короткого высоковольтного импульса (более 200 кВ), полярность которого обратна полярности фронта. Этот импульс, опережая формирование "естественного" лидера, инициирует "искусственный" восходящий лидер, который развивается с гораздо большей скоростью и на большее расстояние, многократно увеличивая зону защиты молниеприемника.

Применение системы активной молниезащиты особенно оправдано в случаях, когда в силу специфики защищаемого объекта, невозможно применить какую-либо традиционную молниезащитную конструкцию, например, в морском порту, на строительной площадке или в месте скопления большого количества людей. Фирмы RST и GALMAR оберегали от опасности даже Римского Папу! В 1998 году в Гливицах был установлен активный молниеприемник, защищавший верующих на торжественном богослужении с участием Иоанна Павла II.

Кроме того, система АМЗ позволяет сохранить эстетический вид защищаемого объекта, не перегружая его массивной молниезащитной конструкцией, что в свою очередь ведет к снижению затрат на материал и объема необходимых монтажных работ.

Преимущества активной молниезащиты:

• зона защиты активного молниеприемника значительно превосходит зону защиты традиционного (пассивного) молниеприемника аналогичной высоты.


• высокий уровень защиты*, обеспечиваемый конструкцией АМЗ, сводит к минимуму вероятность прорыва молнии и поражения защищаемого объекта.


• активный молниеприемник - автономное устройство, не требующее его подключения к какому-либо источнику питания.


• устройство активируется только в случае приближения грозового фронта и наличия реально риска возникновения разряда молнии.

* уровни защиты АМЗ определяются в соответсвии с NF C 17-102 "Protection of structures and open areas against lightning using early streamer emission air terminals"

Определение уровня защиты объекта

Подбор системы активной молниезащиты следует начать с определения уровня защиты, который необходимо обеспечить для конкретного объекта.

В соответствии со стандартом NF C 17-102 "Protection of structures and open areas against lightning using early streamer emission air terminals", уровень защиты определяется, исходя из следующих условий:

• замещающая рабочая площадь собирания
  Условная территория, с которой возможно поражение объекта молнией. Зависит от габаритов и формы объекта.


• соотношение ожидаемой и признанной частоты поражений объекта молнией
  Характеризует реальную актуальность установки молниезащитной системы.


• местоположение объекта
  Вероятность поражения одиночного объекта, расположенного на возвышении, больше в сравнении с объектом, находящимся в плотной застройке.


• опасности, возникающие в случае удара молнии в объект
  Зависят от ряда факторов: горючесть материала стен/кровли, стоимость объекта, количество людей на объекте и возможность их эвакуации, экологические последствия удара. Необходимый уровень защиты должен определяться с учетом всех этих опасностей.

Исходные данные. Уравнения	Расчеты	Результат

^**N_{g max}=2N_g, где N_g [удар/год/км²]- среднегодовая плотность ударов молнии в районе, в котором расположен объкт.

Подбор комплектующих

Определив вышеописаным образом необходимый уровень защиты и зная высоту, на которой планируется установка активного молниеприемника, можно приступать к выбору конкретной модели активного молниеприемника.

Не стоит забывать, что для организации системы внешней молниезащиты вам также понадобятся другие комплектующие из разделов "внешняя молниезащита" и "заземление". Примерный их список представлен в правой части этой страницы.

В случае, если у вас возникли какие-либо сложности в расчете или подборе комплектующих, вы всегда можете обратиться за помощью в наш технический центр.

Комплектующие

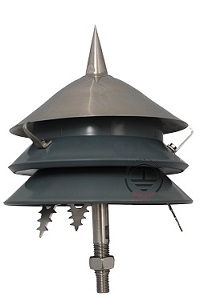

Увеличить фото	Молниеприёмник активный GALACTIVE Активные молниеприемники GALACTIVE с опережающей стримерной эмиссией представлены в двух исполнениях: 1. GALACTIVE 1 (артикул GL-20015) - имеет в своем составе два электрода излучения; 2. GALACTIVE 2 (артикул GL-20016) - имеет в своем составе три электрода излучения, обеспечивает большую в сравнении с GALACTIVE 1 зону защиты. Молниеприемники GALACTIVE 1 и 2 полностью автономны и не требуют подключения к какому-либо источнику питания. Устройство активируется только в случае приближения грозового фронта при наличии реального риска возникновения разряда молнии.   GL-20015 / GL-20016 Вес: 2,9 кг Диаметр: 200 мм Высота: 320 мм   Подробная информация по выбору конкретной модели GALACTIVE приведена на отдельной странице.
Увеличить фото	Вертикальная молниеприемная мачта Традиционный вертикальный молниеприёмник в виде двухметровой (GL-21101G) или четырёхметровой (GL-21103G) мачты, поставляется с прикручиваемым острым наконечником. Для монтажа GALACTIVE от мачты необходимо открутить острый наконечник и на его место установить активный молниеприемник. Мачта изготовлена из нержавеющей стали в виде трубы с толщиной стенки 2 мм.   GL-21101G GL-21103G Вес: 5 кг 10 кг Высота: 2000 мм 4000 мм Диаметр молниеприемника: 35 мм 35 мм Толщина стенки: 2 мм 2 мм

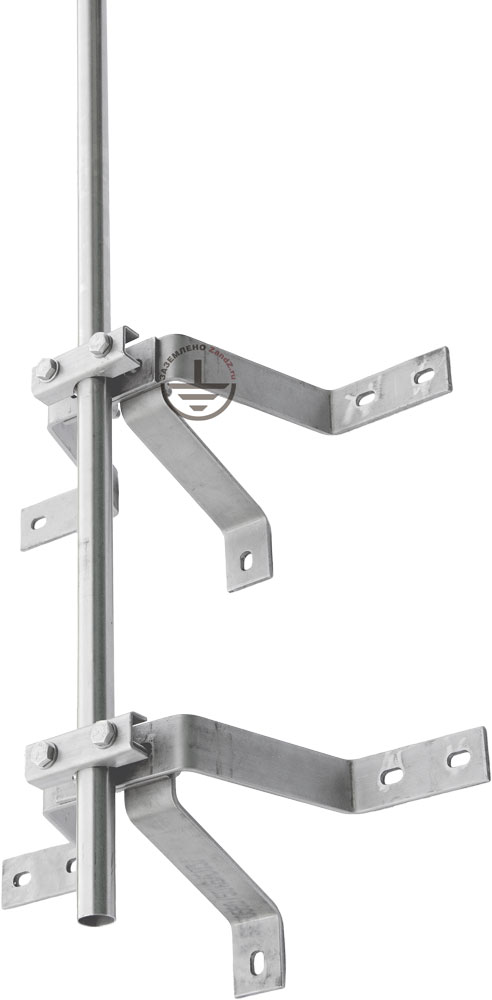

Увеличить фото	Держатель для молниеприёмника - мачты GL-21101G / GL-21103G к дымоходу (нержавеющая сталь) Держатель GL-21202 (поставляется набор из двух единиц) позволяет прикрепить вертикальный молниеприёмник (мачту) GL-21101G / GL-21103G к дымоходу или воздуховоду. В стене держатель крепится десятью анкерами (по пять на каждый), что обеспечивает очень высокую механическую прочность конструкции. Изготовлен из нержавеющей стали. Болты, шайбы и гайки выполнены из нержавеющей стали.   GL-21202 Толщина "лапы": 6 мм Ширина "лап" (в крайних точках): 515 мм Высота "лап" (в крайних точках): 190 мм Расстояние от молниеприемника до стены 190 мм   Возможно применение аналогичного держателя, предназначенного для монтажа к стене. Ознакомиться с его описанием можно на отдельной странице.
Увеличить фото	Зажим к молниеприёмнику - мачте GL-21101G / GL-21103G для токоотводов(нержавеющая сталь) Зажим GL-20022 позволяет подсоединить проволочный токоотвод диаметром 8 мм к молниеприёмнику-мачте GL-21101G/GL-21103G. Позволяет фиксировать два проводника (с разных сторон). Изготовлен из нержавеющей стали. Болты, шайбы и гайки выполнены из нержавеющей стали.   Gl-20022 Диаметр токоотвода: 8 мм Вес: 0,2 кг Длина: 62 мм Ширина: 30 мм Высота (с учетом болта) 100 мм
Увеличить фото	Токоотвод - проволока омеднённая (D8 мм) Омеднённая проволока GL-11149 изготовливается из катанной стали с электролитически нанесенным медным покрытием чистотой 99.9% и толщиной не менее 0.070 мм, составляющим молекулярное и неразрывное соединение со сталью. Проволока диаметром 8 мм (площадью поперечного сечения 50 мм²) применяется в качестве токоотводов в составе внешней молниезащиты   GL-11149 Вес 1 метра: 0,41 кг Диаметр: 8 мм Площадь поперечного сечения: 50 мм2
Увеличить фото	Зажимы для крепления токоотвода к различным типам кровли/фасада Зажимы - крепежные элементы, предназначенные для фиксации токоотводов к поверхности и/или соединения между собой. Зажимы Galmar -представлены в двух исполнениях: 1. зажимы из чистой меди; 2. зажимы из стали с плотным двойным покрытием - из цинка и порошковой краски. Такие зажимы обладают замечательными особенностями: высокая коррозионная стойкость и устойчивость к различным вредным факторам (в т.ч. механическая защита), очень привлекательный внешний вид низкая стоимость. Ознакомиться с полным перечнем крепежных элементов и выбрать зажимы, необходимые для реализации вашей системы активной молниезащиты, вы можете на отдельной странице.
Увеличить фото	Модульное заземление ZANDZ и GALMAR Стержни заземления GALMAR и ZANDZ изготавливаются из стали с нанесенным защитным медным покрытием толщиной не менее 0.250 мм, которое обеспечивает гарантированный срок службы устройства до 100 лет. Конструкция стержней, которые можно соединять между собой и погружать в почву на глубину до 40 метров, обеспечивает достижение низкого сопротивления заземления на небольшой площади. Монтаж производится силами одного человека без использования строительной и специализированной техники. Модульное заземление можно приобрести и в виде готовых комплектов, и в виде отдельных комплектующих. Ознакомиться с подробной информацией о технологии модульного заземления можно на отдельной странице.

Купить

Ознакомиться с действующими ценами и приобрести все необходимые элементы для организации качественной и надежной системы активной молниезащиты можно в удобном интернет-магазине на отдельной странице "Купить".
